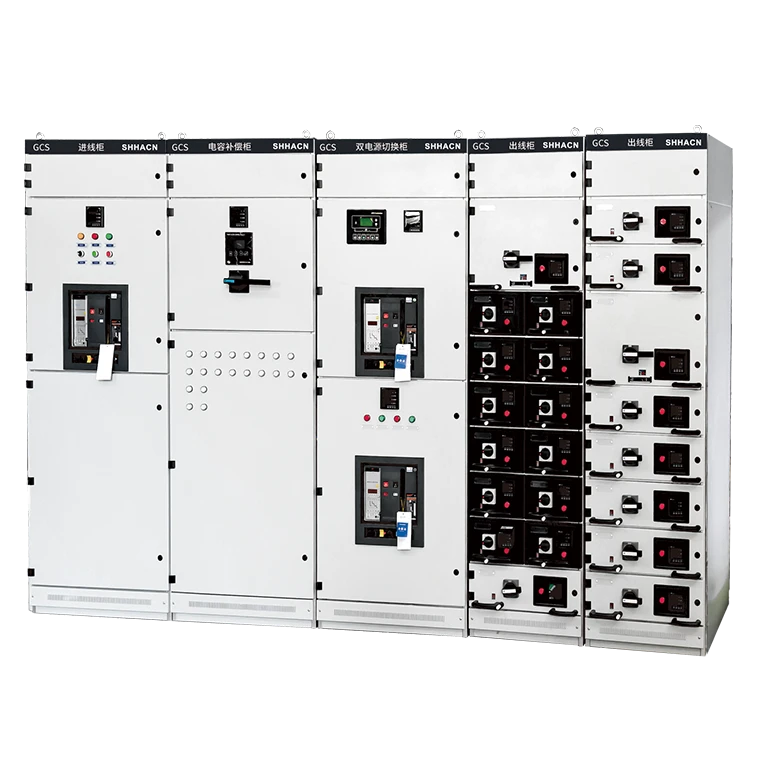

GCS
O painel de distribuição extraível de baixa tensão GCS (doravante denominado dispositivo) foi desenvolvido pela equipe de projeto conjunta do antigo Ministério de Máquinas e do Ministério de Energia Elétrica, de acordo com as exigências das autoridades do setor, dos consumidores de energia e das instituições de projeto.
O painel de manobra extraível de baixa tensão GCS (doravante denominado dispositivo) foi desenvolvido pela equipe de projeto conjunta do antigo Ministério de Máquinas e do Ministério de Energia Elétrica, de acordo com as exigências das autoridades do setor, dos consumidores de energia e das instituições de projeto. Trata-se de um painel de manobra extraível de baixa tensão que atende às condições nacionais, possui desempenho técnico relativamente alto, adapta-se às necessidades de desenvolvimento do mercado de energia elétrica e pode competir com os produtos importados existentes.
Este dispositivo é adequado para sistemas de distribuição de energia em indústrias como usinas de energia, petróleo, química, metalúrgica, têxtil e edifícios altos. Em locais como grandes usinas de energia ou sistemas petroquímicos com altos graus de automação e que exigem interfaces de computador, ele é usado como um dispositivo de distribuição de baixa tensão para CA trifásica de 50(60)Hz, tensão nominal de operação de 380V, corrente nominal de até 4000A, para sistemas de geração e fornecimento de energia, controle centralizado de motores e compensação de potência reativa.
Este dispositivo está em conformidade com as normas IEC439-1 e GB7251.1.
- A estrutura principal é feita de aço 8MF, com furos de montagem de φ9,2mm em ambos os lados dos perfis de aço, espaçados a 20mm e 100mm respectivamente, tornando a instalação interna flexível e conveniente.
- A estrutura principal foi projetada em duas formas de montagem: uma estrutura totalmente montada e uma estrutura parcialmente soldada (estruturas laterais e travessas), para que o usuário possa escolher.
- Os compartimentos funcionais do dispositivo são isolados entre si, divididos em salas de unidades funcionais, salas de barramento e salas de cabos. Cada sala opera de forma relativamente independente.
- As barras de distribuição principais horizontais são dispostas planas na parte traseira do gabinete para aumentar a capacidade das barras de suportar forças elétricas, o que é uma medida fundamental para equipar o circuito principal do dispositivo com alta resistência a curto-circuito.
- O design do compartimento de cabos permite que os cabos sejam facilmente encaminhados para dentro e para fora, tanto pela parte superior quanto pela inferior.
| (V) Tensão nominal do circuito principal | ||||
|---|---|---|---|---|
| AC | 380(400)、(660) | Corrente nominal suportável de curta duração da barra de distribuição | 50, 80 | |
| Tensão nominal do circuito auxiliar | Corrente máxima suportável nominal da barra de distribuição | 105, 176 | ||
| AC | 220, 380(400) | tensão de teste de frequência de potência | ||
| DC | 110, 220 | Circuito principal | 2500 | |
| Frequência nominal | 50(60) | Circuito auxiliar | 1760 | |
| Tensão de isolamento nominal | 660(1000) | Barra de ônibus | ||
| Corrente nominal | ≤ 4000 | Sistema trifásico de quatro fios | ABCN | |
| Barra de barramento horizontal | ≤ 4000 | Sistema trifásico de cinco fios | ABCPE.N | |
| Barra de barramento vertical | 1000 | Nível de proteção | IP30, IP40 | |
