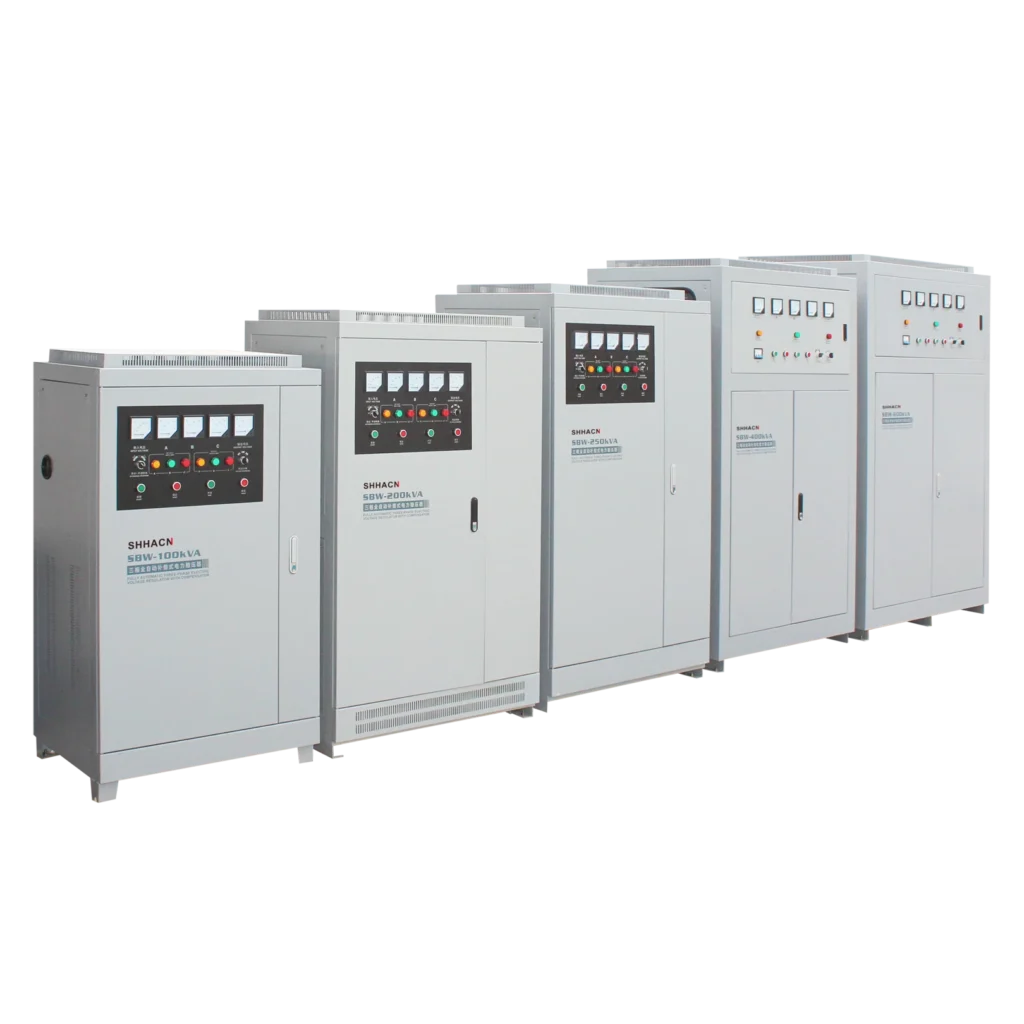

Regulador de voltaje monofásico trifásico
Los reguladores de voltaje compensados de CA de las series SBW y DBW (en adelante, reguladores de voltaje) son productos de alimentación eléctrica investigados y desarrollados de forma independiente por nuestra empresa en respuesta a la situación actual de la red eléctrica nacional de China.
Los reguladores de voltaje compensados de CA de las series SBW y DBW (en adelante, reguladores de voltaje) son productos de alimentación eléctrica desarrollados por nuestra empresa en respuesta a la situación actual de la red eléctrica nacional de China. Mantienen automáticamente un voltaje de salida estable ante fluctuaciones de voltaje en la red eléctrica o cambios de carga. En comparación con otros tipos de reguladores de voltaje, esta serie ofrece ventajas como gran capacidad, alta eficiencia, ausencia de distorsión de la forma de onda y regulación de voltaje estable. Son adecuados para una amplia gama de cargas, soportan sobrecargas instantáneas, pueden funcionar de forma continua durante largos periodos, admiten conmutación manual/automática y cuentan con protección contra sobretensión, pérdida de fase, secuencia de fases y fallos mecánicos automáticos. Estos dispositivos son fiables, compactos, ligeros y fáciles de usar e instalar. Esta serie de productos ha obtenido la certificación CE de la Unión Europea y ha sido sometida a pruebas autorizadas por el Centro de Pruebas de Shanghái, siendo intercambiable con productos extranjeros.
- Alta precisión en la regulación de voltaje: Utiliza una placa de control de muestreo de valor real RMS, con una precisión de regulación de voltaje ajustable del 1% al 5%.
- Velocidad de ajuste rápida: tecnología de conducción de deslizamiento de la máquina herramienta, tiempo de respuesta ≤ 0,04 s, tiempo de estabilización <1.2s.
- Características de protección integrales: Equipado con funciones de protección contra sobretensión, subtensión, sobrecorriente, cortocircuito, sobrecalentamiento, pérdida de fase y otras.
- Amplio rango de regulación de voltaje: estándar ±15%, rango personalizable ±20%~±50%.
- Alta eficiencia general: Eficiencia del regulador ≥ 98%.
- Tecnología de control estable: Control de medición avanzado mediante MCU, tecnología de diseño de chips de medición importados, sistema preciso y estable.
- Excelente forma de onda de salida: la forma de onda del voltaje de salida no presenta distorsión ni armónicos.
- Materiales de alta calidad: láminas de acero al silicio recubiertas de 0,35 mm de alta conductividad magnética y bajas pérdidas, escobillas de aleación C1017.
- Alto grado de automatización: Regulación de voltaje totalmente automática del sistema, arranque retardado, funciones de restauración automática tras fallos.
- Gran capacidad de carga: Capacidad del regulador seleccionable desde 1 kVA hasta 3600 kVA.
- Amplia compatibilidad de carga: Apto para cualquier tipo de carga.
- Funciones de comunicación completas: RS485/RS232/GPRS opcional.
| Rango de capacidad | Capacidad trifásica: SBW-20-3600 kVA; Capacidad monofásica: DBW-10-500 kVA |
|---|---|
| Voltaje de entrada | Trifásico 380 V CA ±15%; Trifásico 380 V CA ±20%; Personalizable ±20% ±50% |
| Voltaje de salida | Trifásico 380 V CA, monofásico 220 V CA; la tensión de salida se puede personalizar según los requisitos del cliente, como 200 V, 208 V, 400 V. |
| Precisión de la regulación de voltaje | Ajustable entre un 1% y un 5%. |
| Rango de frecuencia | 50 Hz/60 Hz |
| Eficiencia | 98% (para potencias nominales de 50 kVA o superiores) |
| Velocidad de respuesta | ≤ 0,04S |
| Velocidad de estabilización | Cuando los pasos de voltaje de entrada cambian en un 10% con respecto al valor nominal, el tiempo de estabilización es ≤ 1,2 s. |
| Resistencia de aislamiento | ≥ 2 MΩ |
| fuerza de aislamiento | Soporta 2000 V durante 1 minuto sin avería. |
| Distorsión de la forma de onda | En comparación con la forma de onda de voltaje de entrada, el aumento relativo del contenido armónico de la forma de onda de voltaje de salida no supera el 1%. |
| Función de comunicación | Interfaces RS232, RS485 y GPRS opcionales para lograr funciones de señalización remota, medición remota y control remoto. |
| Función de visualización | Pantalla LCD de alto brillo, capaz de mostrar voltaje de entrada y salida, corriente de salida, frecuencia, temperatura y estado de alarma de fallas. Pantalla táctil HMI (opcional). |
| Función de protección | Incorpora salida retardada, alarmas y protección contra sobretensión, subtensión, sobrecarga, cortocircuito, sobrecalentamiento, pérdida de fase, inversión de fase, etc., y puede reanudar automáticamente un suministro de energía estable una vez que se haya solucionado la falla. |
| Temperatura de funcionamiento | -15℃-+45℃ |
| Humedad relativa | 10%-90% (20℃ ±5℃) |
| Altitud | <1000m; for altitudes exceeding the standard, the de-rating should follow GB1094.11.2013 'Dry-type Transformer', Article 11.3 |
| Nivel de protección | IP21, nivel de protección personalizable inferior a IP56. |
| Ruido | < 60 dB |
| Estándares | YD/T1074-2000 'Regulador de voltaje de CA para comunicaciones'; JB/T7620-1994 'Regulador de voltaje de CA de tipo compensación' |
